Codici errore caldaia Baxi Duo-Tec Max+ 33 GA
Indice >> caldaie Baxi >> Baxi Duo-Tec Max+ 33 GA
Quando i sensori e l’elettronica della caldaia Baxi Duo-Tec Max+ 33 GA rilevano un’anomalia di funzionamento sul display digitale compare un codice che identifica la probabile causa. In alcuni casi non è previsto un codice, ma un simbolo apposito ed un indicatore sul display. Se il tipo di anomalia, prolungata nel tempo, potesse causare un funzionamento non sicuro o il danneggiamento dei componenti interni, la caldaia blocca il funzionamento fino all’intervento dell’utente o del tecnico nei casi che presumono un guasto. Cliccando sul link del produttore arriverete in una pagina dove potrete visualizzare il signficato dell’errore per ogni modello di caldaia. Ho pensato di creare una raccolta dei codici di errore delle caldaie per facilitare la ricerca del significato relativo ad ogni allarme, non esistendo una database che li riportasse tutti per marca e modello. Ovviamente l’accesso a queste informazioni è libero, per cui vi sarei grato se voleste rendere più visibile il mio sito condividendo direttamente la pagina sul vostro profilo Facebook o tramite un tweet su Twitter.
Tutte le informazioni inserite sono prese direttamente dal libretto utente della caldaia o da Forum che parlano in maniera specifica di manutezione degli impianti termici. Qualsiasi segnalazione è ben accetta al fine di completare il più possibile questa sezione dedicata ai codici errore delle caldaie.
- CALDAIA Baxi Duo-Tec Max+ 33 GA (7219623.01 (1-04/15))
- E09: Errore collegamento valvola gas
- Indicazione sul display: E09
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare i collegamenti della valvola gas con la scheda elettronica.
- E10: Sensore sonda esterna guasto
- Indicazione sul display: E10
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare il sensore (Sonda esterna: valore resistenza a freddo circa 1 kΩ a 25°C (la resistenza decresce all’aumentare della temperatura)
- E12: Mancata commutazione pressostato differenziale idraulico
- Indicazione sul display: E12
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare il corretto funzionamento del pressostato e il cablaggio.
- E13: Contatti incollati pressostato differenziale idraulico
- Indicazione sul display: E13
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Vedere interventi riportati in E12
- E15: Errore comando valvola gas
- Indicazione sul display: E10
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare i collegamenti della valvola gas con la scheda elettronica. Se necessario sostituire la scheda elettronica
- E18: Riempimento automatico circuito idraulico in corso
- Indicazione sul display: E18
- Tipo di allarme: utente
- Causa:
- Rimedio: Attendere la fine del ciclo di riempimento
- E19: Anomalia nella fase riempimento impianto
- Indicazione sul display: E19
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Controllare il rubinetto di riempimento
- E20: Sensore NTC di mandata guasto
- Indicazione sul display: E20
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare il sensore (Sensore NTC mandata, ritorno e sanitario: valore resistenza a freddo circa 10 kΩ a 25°C, con la resistenza che decresce all’aumentare della temperatura). Verificare la continuità del cablaggio sonda. Verificare che il cablaggio non sia in corto circuito.
- E28: Sensore NTC fumi guasto
- Indicazione sul display: E28
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare la sonda NTC fumi (Sonda NTC fumi: valore resistenza a freddo circa 20 kΩ a 25°C con la resistenza che decresce all’aumentare della temperatura). Verificare la continuità del cablaggio sonda. Verificare che il cablaggio non sia in corto circuito.
- E40: Sensore NTC di ritorno guasto
- Indicazione sul display: E40
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Vedere interventi riportati in E20
- E50: Sensore NTC sanitario guasto (solo per modello solo riscaldamento con bollitore)
- Indicazione sul display: E50
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Vedere interventi riportati in E20
- E53: Condotto fumi ostruito
- Indicazione sul display: E53
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Togliere alimentazione elettrica alla caldaia per alcuni secondi. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato
- Per il tecnico: Controllare che il tubo di scarico sia libero da ostruzioni. Togliere alimentazione elettrica alla caldaia per alcuni secondi.
- E55: Scheda elettronica non tarata
- Indicazione sul display: E55
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Attivare la funzione calibrazione automatica descritta nel foglio istruzioni ricambi.
- E83...E87: Problema di comunicazione tra scheda caldaia e unità comando.
- Indicazione sul display: E83...E87
- Tipo di allarme: riservato al tecnico
- Causa: Probabile corto circuito sul cablaggio
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare i cablaggi tra Unità Ambiente e scheda elettronica o link RF.
- E92: Anomalia fumi durante la fase di calibrazione
- Indicazione sul display: E92
- Tipo di allarme: riservato al tecnico
- Causa: probabile ricircolo fumi
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare eventuali ricircoli dei fumi. Attivare la funzione calibrazione automatica descritta nel paragrafo MANUTENZIONE ANNUALE - SOSTITUZIONE DEI COMPONENTI.
- E109: Presenza d’aria nel circuito di caldaia (anomalia temporanea)
- Indicazione sul display: E109
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare funzionamento della pompa (svitare il tappo frontale ed agire con un cacciavite in modo da sbloccare la girante della pompa). Verificare il cablaggio di alimentazione della pompa.
- E110: Intervento termostato di sicurezza per sovratemperatura
- Indicazione sul display: E110
- Tipo di allarme: utente
- Causa: probabile pompa bloccata o aria nel circuito di riscaldamento
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Verificare funzionamento della pompa (svitare il tappo frontale ed agire con un cacciavite in modo da sbloccare la girante della pompa). Verificare il cablaggio di alimentazione della pompa. Verificare l’integrità del termostato limite ed eventualmente sostituirlo. Verificare la continuità del cablaggio del termostato limite.
- E117: Pressione circuito idraulico troppo alta (> 2,7 bar)
- Indicazione sul display: E117
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare che la pressione dell’impianto sia quella prescritta. Vedere paragrafo RIEMPIMENTO IMPIANTO.
- E118: Pressione circuito idraulico troppo bassa
- Indicazione sul display: E118
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Verificare che la pressione dell’impianto sia quella prescritta. Vedere paragrafo RIEMPIMENTO IMPIANTO.
- Per il tecnico: Se la pressione del circuito CH è <0,5 bar effettuare il riempimento (vedere paragrafo RIEMPIMENTO IMPIANTO). Verificare il corretto funzionamento del pressostato idraulico
- E125: Intervento di sicurezza per mancanza di circolazione (controllo effettuato tramite un sensore di temperatura)
- Indicazione sul display: E125
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Vedere interventi riportati in E109
- E128: Perdita di fiamma
- Indicazione sul display: E128
- Tipo di allarme: utente
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Controllare l’integrità dell’elettrodo di rilevazione e la sua posizione (vedere paragrafo MANUTENZIONE ANNUALE - POSIZIONAMENTO ELETTRODI). Verificare la continuità del cavetto e il buon contatto con l’elettrodo di rilevazione e con l’accenditore. Vedere interventi riportati in E92.
- E129: Perdita di fiamma in accensione
- Indicazione sul display: E129
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Controllare l’integrità dell’elettrodo di rilevazione e la sua posizione (vedere paragrafo MANUTENZIONE ANNUALE - POSIZIONAMENTO ELETTRODI). Verificare la continuità del cavetto e il buon contatto con l’elettrodo di rilevazione e con l’accenditore. Controllare eventuali ricircoli dei fumi.
- E130: Intervento sonda NTC fumi per sovratemperatura
- Indicazione sul display: E130
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Verificare lo scambio termico dello scambiatore acqua/fumi: possibile scarsa circolazione o presenza di calcare. Controllare la sonda NTC fumi (Sonda NTC fumi: valore resistenza a freddo circa 20 kΩ a 25°C con la resistenza che decresce all’aumentare della temperatura)
- E133: Mancata accensione (N° 5 tentativi)
- Indicazione sul display: E133
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Verificare che la valvola di intercettazione del gas sia aperta e che non vi sia aria nel circuito alimentazione gas. Verificare la pressione di alimentazione del gas. Verificare la continuità del cavetto e il buon contatto con l’elettrodo di rilevazione e con l’accenditore. Vedere interventi riportati in E92. Verificare il corretto funzionamento dello scarico condensa.
- E134: Valvola gas bloccata
- Indicazione sul display: E134
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Verificare la pressione di alimentazione del gas. Controllare l’integrità e la posizione degli elettrodi di rilevazione e accensione, e i suoi cablaggi (vedere paragrafo MANUTENZIONE ANNUALE - POSIZIONAMENTO ELETTRODI). Se necessario sostituire la scheda elettronica.
- E135: Errore interno di scheda
- Indicazione sul display: E135
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Sostituire la scheda elettronica.
- E154: Test di controllo sonda mandata/ritorno
- Indicazione sul display: E154
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Vedere interventi riportati in E109.
- E160: Anomalia funzionamento ventilatore
- Indicazione sul display: E160
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare il corretto funzionamento del ventilatore. Verificare che il cablaggio di alimentazione del ventilatore sia connesso alla scheda elettronica.
- E178: Intervento termostato di sicurezza per sovratemperatura su impianto bassa temperatura
- Indicazione sul display: E178
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare il corretto funzionamento della pompa e la circolazione acqua nell’impianto a bassa temperatura. Verificare il cablaggio di alimentazione della pompa.
- E270: Surriscaldamento scambiatore
- Indicazione sul display: E270
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- E317 | E162: Frequenza di alimentazione elettrica errata
- Indicazione sul display: E317 | E162
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Verificare se la frequenza di alimentazione elettrica errata sia dovuta a cause esterne alla caldaia, in tal caso contattare l’ente fornitore di energia elettrica.
- E321 | E163: Sensore NTC sanitario guasto
- Indicazione sul display: E321 | E163
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato
- Per il tecnico: Vedere interventi riportati in E20.
- E384 | E164: Fiamma parassita (anomalia interna)
- Indicazione sul display: E384 | E164
- Tipo di allarme: utente
- Causa:
- Rimedio: Premere per almeno 2 secondi il tasto [R]
- Per il tecnico: Controllare il corretto funzionamento della valvola gas.
- E385 | E165: Tensione di alimentazione troppo bassa
- Indicazione sul display: E385 | E165
- Tipo di allarme: utente/tecnico
- Causa:
- Rimedio: Il ripristino è automatico con tensione maggiore di 175V. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato
- Per il tecnico: Tensione di alimentazione V<175V. Verificare se i cali di alimentazione sono dovuti a cause esterne alla caldaia, in tal caso contattare l’ente fornitore di energia elettrica.
- E431: Sensore scambiatore guasto
- Indicazione sul display: E431
- Tipo di allarme: riservato al tecnico
- Causa:
- Rimedio: Chiamare il centro assistenza tecnica autorizzato

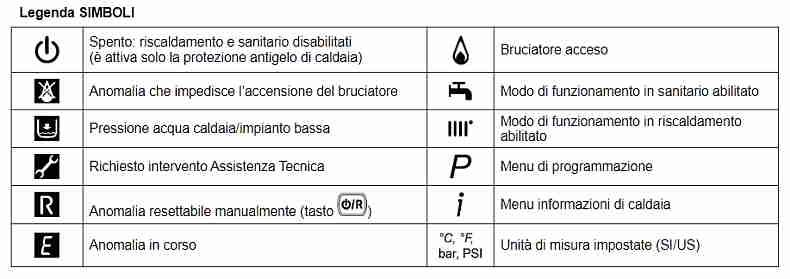

- N.B: in caso di anomalia la retroilluminazione del display si accende visualizzando il codice di errore. È possibile effettuare 5 tentativi consecutivi di riarmo dopodichè la caldaia rimane in blocco. Per effettuare un nuovo tentativo di riarmo, è necessario attendere 15 minuti.
